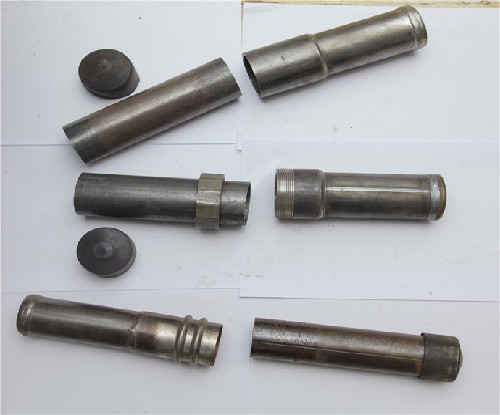

鉗壓式連接聲測管 鉗壓式連接聲測管 鉗壓式連接聲測管接頭的一端焊接在一個成型的聲測管上，另一個聲測管插入管接頭的復式槽端，通過液壓壓接鉗用力壓下，使得聲測管與接頭牢牢地接合在一起，管接頭的中間部分夾有雙重密封圈，這樣可以使得聲測管更加密封，使用這種單頭焊接鉗壓式聲測管接頭，只需一次鉗壓就可。 鉗壓式聲測管型號   50薄壁鉗壓式聲測管規格：50*0.8 50*0.9、50*1.0、50*1.1、50*1.2、50*1.3、50*1.4、50*1.5、50*1.8   54薄壁鉗壓式聲測管規格：54*0.8 54*0.9 54*1.0、54*1.1、54*1.2、54*1.3、54*1.4、54*1.5、54*1.8   57薄壁鉗壓式聲測管規格：57*0.8 57*0.9 57*1.0、57*1.1、57*1.2、57*1.3、57*1.4、57*1.5、57*1.8   鉗壓式聲測管承口端端部有一U型凸槽，內裝有橡膠密封圈，安裝時將聲側管的插口端，插入承口端至標線位置，用專用的液壓鉗對U型槽和U型槽一側部位同時進行擠壓；橡膠密封圈受擠壓后起密封作用，鉗壓部位插口和承插口端的管材同時收縮變形（剖面形成六角形狀）起定位固定作用，從而有效地實現了聲側管的連接。   1、密封原理：橡膠O型圈徑向收縮抱緊。   2、抗拔原理：鉗壓部位變形，中間小兩頭大。   3、搞旋轉原理：鉗壓成六角形，不能旋轉。   鉗壓式聲測管的*勢   1、用專用液壓鉗連接、不需工地以外的準備工作、不需任何設備、簡便快捷（比傳統的方法快5倍）、容易固定于鋼筋籠架、不受惡劣天氣的影響   2、可根據現場要求自行配長，無損耗。   3、本產品為專利產品，與市場同類產品相比，抗拉力更高，達到320Mpa以上（一般其它產品抗拉力為30Mpa左右）。   4、節省成本、節省準備時間、不需技工、節省損耗（可根據客戶要求訂做不同型號的短管）、不受場地限制。   5、安全、不需在工地進行焊接工作。   6、利用管材的變形,將連接處夾成兩頭大,中間小,使連接處一次性卡死,避免了活接頭松動的可能性。無論在抗拉拔還是抗扭矩方面的性能都相當穩定、出色,且凸起成圓弧,凸起度小,有效避免與導管、振搗器等相碰撞。   鉗壓式聲測管的技術參數：   項目 JT/T705-2007標準   外觀 用目測和手感檢查聲測管無毛刺、裂縫、結疤、折疊、分層、搭焊缺陷、劃道、刮傷、焊縫錯位、燒傷、薄的氧化皮。彎度不大于5mm/m   尺寸 外徑 ±1.0%   壁厚 ±5%   （MP） ≥315MP　抗拉強度   拉伸試驗（伸長率） ≥14%   壓扁試驗 當兩壓平板間距離為聲測管外徑的3/4時，應不出現裂紋   彎曲試驗 聲測管不帶填充物，彎曲半徑為公稱外徑的6倍，彎曲角為120°，聲測管不出現裂紋   液壓試驗 聲測管兩端封口注入水壓為5MP時，聲測管無滲漏   渦流損傷 聲測管焊縫無沙眼、裂縫   密封試驗 外壓P=215S/D 無滲漏，接口不變形 內壓P=215S/D 無滲漏，接口不變形   拉拔試驗 在常溫下，就應能承受3000N的拉拔力，持續60min連接部分無松動、斷裂   振動試驗 在試驗壓力1.2MP下，持續10萬次振動，接頭無滲漏和脫落現象   扭矩試驗 扭力距120N.m, 持續10min， 接頭不發生滑移   硬度試驗 HRB≥90 聲測管管壁硬度   鉗壓式聲測管特點：   1、密封性：O形橡膠圈經擠壓后徑向收縮抱緊聲側管插入端直至變形，具有極好的密封性能。   2、抗振性：鉗壓式接頭將連接部位一次性做死，避免了活接頭松動的可能性。   3、抗拉拔性：鉗壓部位變形，中間變小，相對兩頭大，具有極好的抗拉拔性能。   4、抗扭性：鉗壓部位成六角形，使聲側管連接后不能發生相對滑轉。   5、抗折性：連接部位對鋼管本身沒有傷害，且接頭處有1-1.2倍管徑的套接。   6、凸起度：凸節*大處直徑小于等于1.3們管徑。   7、垂直性：因接頭處有1-1.2倍管徑的套接，能很好地保證連接的順直性。   8、操作性能：省時、省力、省費用，一次性安裝成功。   9、經濟性：無短管、材頭浪費，總費用更低。   鉗壓式聲測管作用：   1、連接可靠安全   鉗壓式連接強度高，抗振性好。將連接部位一次性做"死"，避免了"活接頭"松動的可能性。   2、接頭"凸節"*小   凸節*大處<5mm，且呈圓弧連接，有效避免與導管相碰撞，*大減少混凝土流阻。   3、施工便利快捷   避免現場焊接、套絲或滾槽作業，只要采用專用的液壓工具，鉗壓連接即可輕松完成，省時、省力、省費用，而且一次安裝成功。   鉗壓式聲測管安裝程序：   第一步：安裝樁基的鋼筋籠架；   第二步：安裝底蓋到超聲波的底部（已于工廠預先焊裝底蓋的超聲波管可按要求提供）；   第三步：用鐵絲（直徑*少為1.5mm）把有底蓋的超聲波管等份固定在鋼筋籠的鋼筋上；   鐵絲的綁法：先把鐵絲在鋼筋上纏繞兩圈，然后以編辮子的方法編至70-80mm長，再把鐵絲叉開捆住聲測管，然后擰緊鐵絲。（所有的鐵絲綁法都按此方法）   鐵絲綁的位置：底蓋處用鐵絲綁的一道，其余的連接頭處用絲綁一道，聲測管中間部分均三等份捆綁，即中間綁兩道。   第四步：將第二根聲測管的底部(有劃線標志)對準已綁好的測承插口部，保證兩根管子處于同一軸線；并確認管件端部與畫線位置相距3mm以內。（注意：一定要檢查聲測管承插口端中的"O"形密封圈完好并經潤滑）。   第五步：壓緊 把專用的液壓工具模頭的環狀凹部對準承插口（或接頭）端部?jī)?nèi)裝有橡膠圈的環狀凸部，將對接部位管材同時壓緊至六邊形狀。   第六步：檢查壓緊度 用量規確認尺寸是否正確，量規可完全卡入六邊形部位，即表示壓緊已經到位。   第七步：用鐵絲（直徑*少為1.5mm）把第二根聲測管三等固定在鋼筋籠上（中間綁兩道，*端連接頭必須用鐵絲綁一道）；   第八步：其余要連接的聲測管均按第四步到第七步安裝，直所需上長度；   第九步：*上端的聲測管一定要用*蓋蓋上，防止泥土、雜進入管內；   第十步：聲測管安裝完成后，目測所安裝的聲測管從上到下否豎成一條直線，不得彎曲。 使用公司生產的鉗壓聲測管前，要準備充分，在操作過程前，一定要先檢查聲測管是否符合施工標準（比如外徑和壁厚，質量是否達標），操作工具是否存在壞損，在操作過程中，一定要按規范操作，不可馬虎大意
