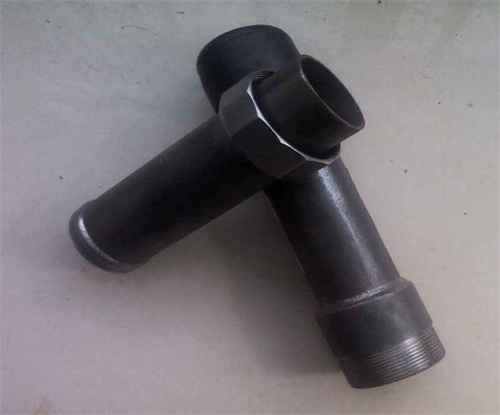

鉗壓式聲測管 鉗壓式聲測管   鉗壓式聲測管屬于薄壁聲測管的類型，因?yàn)楸诤癖容^薄，所以才能利用液壓鉗進行鉗壓。單頭雙密封鉗壓式聲測管接頭的一端焊接在一個成型的聲測管 上.另一個聲測管插入管接頭的復式槽端，通過液壓壓接鉗用力壓下， 使得聲測管與接頭牢牢地接合在一起，管授頭的中間部分夾有雙重密 封圈，這樣可以使得聲寒管更加密封，使用這種單頭焊接鉗壓式聲測 管接頭，只需一次鉗壓就可。 雙頭雙密封性壓式聲測管在承口端筑部設計了兩個凸槽，凸槽內 配有密封圈，安裝時將本產品的插口端插入承口端，然后用專用液壓 鉗同時對兩個凸槽進行擠壓，被擠壓郵位的管材受力后收縮變形， 個凸槽之間的外層管村深陷入內層管材，從而有效實現了本產品的可 靠連接: 同時橡膠材質的密封圈在受擠壓后變貼服在兩層管材之間。 起到了極為良好的雙保險密封作用。   鉗壓式聲測管*點：   1、接頭"凸節"*小   凸節*大處<5mm，且呈圓弧連接，有效避免與導管相碰撞，*大程度的減少混凝土流阻。   2.、連接可靠安全   鉗壓式連接強度高、抗振性好、安全可靠，將連接部位一次性壓緊，避免了"活接頭"松動的可能性。   3、施工便利快捷   避免現場焊接、套絲或滾槽作業，只要采用專用的鉗壓工具，鉗壓連接即可輕松完成，省時、省力、省費用，而且一次安裝成功。   鉗壓式聲測管如何連接？   1.在連接時，先將鉗壓式聲測管需要連接的部分和雙接頭對接插好，一般雙接頭在中間，兩頭是需要連接的聲測管（在連接前需要檢查管子是否在存在變形，如果存在這樣的問題一定要及時更換）。   2.然后就是將液壓鉗上的保險栓拔出，將虎口打開，把之前連接好的聲測管凸起槽放入液壓鉗的凹槽內，對準放好，然后合上虎口，插上保險栓，然后就操作液壓鉗把手，這個過程中，一定要鉗壓好，鉗壓到無能再夾緊就可以了。   3.等鉗壓好后，記得要檢查鉗壓是否牢固、是否存在松動，如果沒有鉗壓好一定要再鉗壓一次，這個地方出了問題，就很容易在后期出現堵管的情況，所以一定要操作到位，檢查仔細。   聲測管規格   50*0.8 50*0.9 50*1.0 50*1.1 50*1.2 50*1.3 50*1.4 50*1.5 50*1.8   54*1.0 54*1.1 54*1.2 54*1.3 54*1.4 54*1.5 54*1.8   57*1.0 57*1.1 57*1.2 57*1.3 57*1.4 57*1.5 57*1.6   報價價格   材質：帶鋼   用途   聲測管是灌注樁進行超聲檢測法時探頭進入樁身內部的通道。它是灌注樁超聲檢測系統的重要組成部分，它在樁內的預埋方式及其在樁的橫截面上的布置形式，將直接影響檢測結果。因此，需檢測的樁應在設計時將聲測管的布置和埋置方式標入圖紙，在施工時應嚴格控制埋置的質量，以確保檢測工作順利進行。   安裝方式   （1）在鉗壓式聲測管安裝之前應對鉗壓式聲測管的安裝位置進行測量檢驗，鉗壓式聲測管安裝平面應和鉗壓式聲測管的滑動平面或滾動平面平行，其平行度的偏差不宜超過2&permil;。   （2）鉗壓式聲測管安裝前應對活動鉗壓式聲測管*、底板的相對位置進行檢查。   （3）鉗壓式聲測管安裝后，滾動和滑動平面應水平，其與理論平面的斜度不大于2&permil;。鉗壓式聲測管上、下板中心應對中，其偏差不大于2&permil;。   （4）為保證鉗壓式聲測管安裝平整，一般應在鉗壓式聲測管底面與職稱墊石*面之間，搗筑20～50mm厚的干硬性無收縮砂漿墊層。鉗壓式聲測管的養護鉗壓式聲測管在使用年限中應定期進行養護，這些工作包括：鋼件的表面油漆、輥軸及搖軸轉動部分定期擦洗并涂抹潤滑油、滑動鉗壓式聲測管不銹鋼表面的擦洗及檢查鉗壓式聲測管的錨栓等等。只有定期養護才能保證鉗壓式聲測管的正常工作狀態。   埋設規范   （1）根據鉆孔樁施工順序跟蹤施工。   （2）成孔必須達到設計孔深，孔下的雜質符合規定。   （3）鋼筋籠施放前，將聲測管用鐵絲綁在鋼筋籠上，鐵絲系上繩子，綁在鋼筋籠上部，保證聲測管不會掉到鋼筋籠里；鋼筋籠將聲測管吊起取下鉤子，將聲測管放下。   （4）在施放鋼筋籠時，綁扎或焊接要牢固可靠。聲測管和鋼筋籠要一致。   （5）插口與接口連接，要求封閉嚴實。施焊時注意不能損壞管子，防止造成漏液。   （6）聲測管上端高出基樁*面20cm；底部要達到30厘米以上，并用D76×10mm A3鋼板焊牢封閉，并且保證管內無異物。   技術參數   項目JT/T705-2007標準   外觀用目測和手感檢查聲測管無毛刺、裂縫、結疤、折疊、分層、搭焊缺陷、劃道、刮傷、焊縫錯位、燒傷、薄的氧化皮。彎度不大于5mm/m尺寸外徑±1.0%壁厚±5%抗拉強度（MP）≥315MP拉伸試驗（伸長率）≥14%，壓扁試驗當兩壓平板間距離為聲測管外徑的3/4時，應不出現裂紋彎曲試驗聲測管不帶填充物，彎曲半徑為公稱外徑的6倍，彎曲角為120°，聲測管不出現裂紋液壓試驗聲測管兩端封口注入水壓為5MP時，聲測管無滲漏渦流損傷聲測管焊縫無沙眼、裂縫密封試驗外壓P=215S/D 無滲漏，接口不變形內壓P=215S/D 無滲漏，接口不變形拉拔試驗在常溫下，就應能承受3000N的拉拔力，持續60min連接部分無松動、斷裂振動試驗在試驗壓力1.2MP下，持續10萬次振動，接頭無滲漏和脫落現象扭矩試驗扭力距120N.m, 持續10min， 接頭不發生滑移硬度試驗HRB≥90 聲測管管壁硬度。   注意事項   （1）上部結構是空間結構時，鉗壓式聲測管應能同時適應橋梁順橋向（X方向）和橫橋向（Y方向）的變形；   （2）鉗壓式聲測管必須能可靠的傳遞垂直和水平反力；   （3）鉗壓式聲測管應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束；   （4）鐵路橋梁通常必須在每聯梁體上設置一個固定鉗壓式聲測管；   （5）當橋梁位于坡道上，固定鉗壓式聲測管一般應設在下坡方向的橋臺上；   （6）當橋梁位于平坡上，固定鉗壓式聲測管宜設在主要行車方向的前端橋臺上；   （7）固定鉗壓式聲測管宜設置在具有較大鉗壓式聲測管反力的地方；   （8）在同一橋墩上的幾個鉗壓式聲測管應具有相近的轉動剛度；   （9）連續梁可能發生鉗壓式聲測管沉陷時，應考慮制作高度調整的可能性。 總之，鉗壓式聲測管的布置原則是既要便于傳遞鉗壓式聲測管反力，又要使鉗壓式聲測管能充分適應梁體的自由變形。 以上是關于“鉗壓式聲測管”的相關內容，更多資訊請搜索瀏覽。 鉗壓式聲測管的技術參數：
項目 JT/T705-2007標準
外觀 用目測和手感檢查聲測管無毛刺、裂縫、結疤、折疊、分層、搭焊缺陷、劃道、刮傷、焊縫錯位、燒傷、薄的氧化皮。彎度不大于5mm/m
尺寸 外徑 ±1.0%
壁厚 ±5%
（MP）≥315MP 抗拉強度
拉伸試驗（伸長率） ≥14%
壓扁試驗 當兩壓平板間距離為聲測管外徑的3/4時，應不出現裂紋
彎曲試驗 聲測管不帶填充物，彎曲半徑為公稱外徑的6倍，彎曲角為120°，聲測管不出現裂紋
液壓試驗 聲測管兩端封口注入水壓為5MP時，聲測管無滲漏
渦流損傷 聲測管焊縫無沙眼、裂縫
密封試驗 外壓P=215S/D 無滲漏，接口不變形 內壓P=215S/D 無滲漏，接口不變形
拉拔試驗 在常溫下，就應能承受3000N的拉拔力，持續60min連接部分無松動、斷裂
振動試驗 在試驗壓力1.2MP下，持續10萬次振動，接頭無滲漏和脫落現象
扭矩試驗 扭力距120N.m, 持續10min， 接頭不發生滑移
硬度試驗 HRB≥90 聲測管管壁硬度
